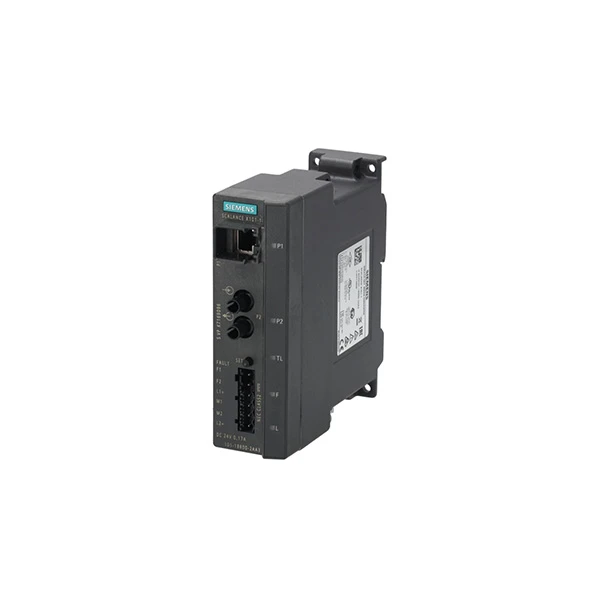

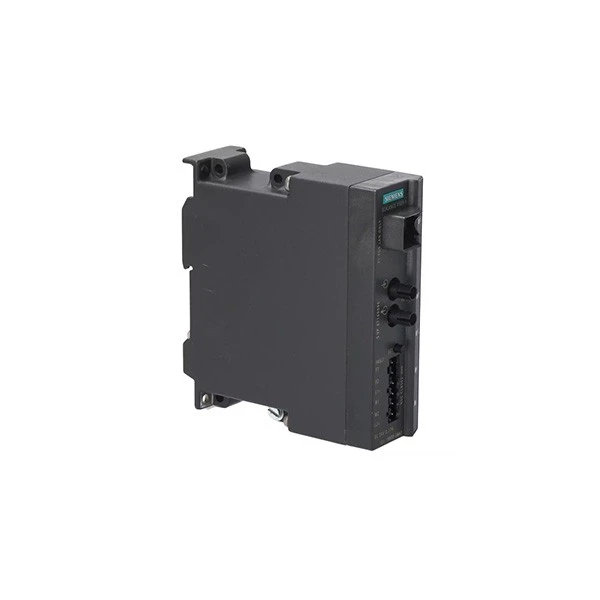

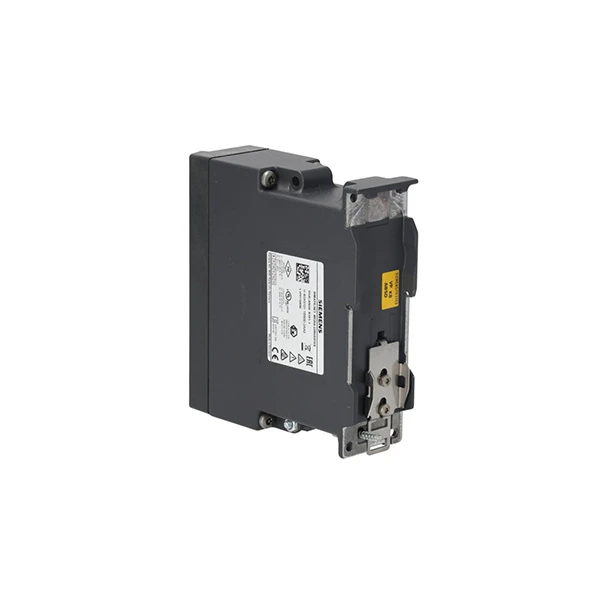

Siemens 6GK5101-1BB00-2AA3

Mak:Siemens
Modèl:6GK5101-1BB00-2AA3

Sitiyasyon envantè:Machandiz yo disponib nan stock.

Karakteristik pwodwi

Siemens 6GK5101-1BB00-2AA3, souvan ke yo rekonèt kòm SCALANCE X101-1, se yon kalite siperyè ki pa jere endistriyèl Ethernet medya konvètisè ki fèt pou rezo automatisation endistriyèl. Siemens 6GK5101-1BB00-2AA3 a gen ladan de pò enpòtan pou adapte plizyè kondisyon koneksyon: yon sèl 10/100 Mbit/s RJ45 konektè elektrik ak yon sèl 100 Mbit/s multimode pò fibre BFOC. Pò fib la anplwaye yon longèdonn 850 nm epi li ka transpòte done jiska 5 km lè l sèvi avèk fib multimode, adrese pwoblèm nan distans kout transmisyon câble Ethernet tipik (sèlman 100 m). Pò elektrik la pèmèt negosyasyon otomatik pousantaj transmisyon ak mòd duplex, sa ki pèmèt li adapte san pwoblèm ak divès aparèy rezo san konfigirasyon manyèl.

Siemens 6GK5101-1BB00-2AA3 se yon konvètisè medya ki pa jere, ki vle di li ka kòmanse travay touswit apre li fin konekte ak rezo a-pa gen okenn konfigirasyon konplèks ki nesesè. Sa a diminye tan ki nesesè pou enstalasyon ak antretyen sou plas. Li gen ladan tou limyè dyagnostik ki ap dirije ak yon kontak siyal fay ak yon bouton SET, ki pèmèt itilizatè yo fasil verifye kondisyon aparèy la, tankou ekipman pou pouvwa, koneksyon, ak transfè done, ak rezoud pwoblèm nan tan reyèl.

Siemens 6GK5101-1BB00-2AA3 fèt pou satisfè nòm endistriyèl yo e li gen ekselan kapasite anti-entèferans. Li gen yon ekipman pou pouvwa redondants 24V DC (avèk yon seri vòltaj 18V a 32V DC) ak yon fuze entegre pou pwoteksyon, asire operasyon kontinye menm lè pouvwa a fluktue. Li gen yon klasifikasyon IP30, ki vle di li ka kenbe tèt ak pousyè ak lòt patikil mikwoskopik. Li ka monte sou ray DIN, ray S7-300, oswa mi, fè li ideyal pou itilize nan ti anviwònman endistriyèl.

Espesifikasyon

Modèl	6GK5101-1BB00-2AA3
Non pwodwi	SCALANCE X101-1, IE Unmanaged Media Converter
Kalite pwodwi	Endistriyèl Ethernet elektrik / optik konvètisè
Pwovizyon pou Voltage	24V DC (konsepsyon redondants)
Max. Konsomasyon aktyèl la	0.12A
Pèt pouvwa	3W (24V DC)
Degre Pwoteksyon	IP30
Dimansyon (W × H × D)	40mm × 125mm × 124mm

Senaryo aplikasyon

Siemens 6GK5101-1BB00-2AA3 se yon eleman enpòtan nan sistèm automatisation faktori yo, ki konekte PLC (Kontwòl lojik pwogramasyon), HMI (Entèfas moun-machin), ak sistèm SCADA. Gwo operasyon endistriyèl yo souvan gen liy pwodiksyon gaye sou plizyè atelye, ak kab Ethernet tipik ka sèlman transpòte done pou 100 mèt. Aparèy sa a pon distans ki genyen ant ekipman byen lwen lè li bay livrezon ki estab nan enstriksyon kontwòl ak done pwodiksyon atravè koneksyon fib multimode li yo, ki sipòte transmisyon jiska 5km. Li konpatib ak seri PLC Siemens S7, ki fè li pafè pou anviwònman endistriyèl entelijan nan endistri 4.0.

Siemens 6GK5101-1BB00-2AA3 tou trè benefik pou sant lojistik ak depo. Kote sa yo gen yon gwo kantite kamera sekirite ak detèktè gaye toupatou. Gadget a konvèti siyal kab kòb kwiv mete aparèy sa yo an siyal optik, sa ki anpeche reta oswa entèripsyon siyal ki te koze pa transmisyon kab kòb kwiv yon distans ki long-. Li bay imaj siveyans klè ak san pwoblèm an tan reyèl, sa ki pèmèt administratè yo kenbe yon veye sou mouvman envantè ak sekirite depo. Konvètè medya endistriyèl sa a se senp pou enstale epi li pa mande pou nenpòt konfigirasyon konplèks, ekonomize tan pou antretyen sou plas.

FAQ

K: Ki sa ki Siemens 6GK5101-1BB00-2AA3 la?

A: Siemens 6GK5101-1BB00-2AA3 a se yon konvètisè medya SCALANCE X101-1 Endistriyèl Ethernet. Li fè pati SCALANCE X-100 seri aparèy rezo ki pa jere yo. Wòl prensipal li se transfòme enpilsyon elektrik soti nan câbles Ethernet òdinè nan siyal optik pou kab fib optik, sa ki pèmèt pou koneksyon rezo ki estab ak long distans nan anviwònman endistriyèl grav.

K: Kouman pou mwen enstale ak konfigirasyon 6GK5101-1BB00-2AA3 a?

A: Enstalasyon se senp gras a nati li pa jere, ploge-ak-play. Li pa bezwen konfigirasyon lojisyèl. Li ka monte sou yon tren DIN regilye 35mm nan yon kabinè kontwòl. Konekte sous pouvwa redondants (24V DC) nan de -konektè tèminal la, epi konekte aparèy Ethernet ou a nan pò RJ45 la ak kab fib optik la nan pò BFOC la. LED yo pral bay enfòmasyon rapid sou sitiyasyon pouvwa, lyen, ak aktivite done yo.

K: Èske SCALANCE X101-1 konpatib ak PROFINET ak lòt pwotokòl?

A: Wi, li konfòme ak PROFINET epi li vini ak yon kolye fiks ki konpatib PROFINET-pou asire koneksyon an sekirite. Kòm yon konvètisè medya Kouch 1, li endepandan-pwotokòl. Sa vle di ke li ka transmèt nenpòt pwotokòl endistriyèl ki baze sou Ethernet-, tankou PROFINET, EtherNet/IP, oswa MODBUS TCP, san yo pa bezwen okenn konfigirasyon paske li jis chanje mwayen siyal fizik la.
