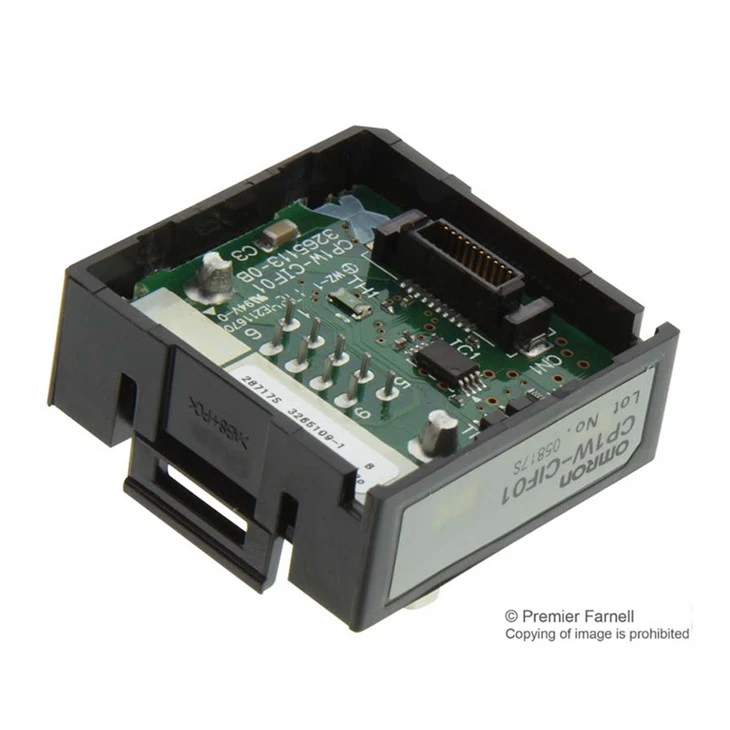

Omron CP1W-CIF01
Brand:Omron
Modèl:CP1W-CIF01
Sitiyasyon envantè:Atik yo disponib nan stock.
Karakteristik pwodwi yo
OMRON CP1W-CIF01 se yon modil kominikasyon RS-232C serye ki fèt pou sistèm automatisation endistriyèl. Komisyon Konsèy sa a kontra enfòmèl ant ak gaya entegre efor ak Omron PLCs tankou CP1E a, CP1H, ak CJ2M seri, ajoute yon pò siplemantè seri pou konekte aparèy tankou HMIS, Inverters, ak PC yo. Li sipòte pwotokòl tankou lyen lame, seri PLC lyen, ak modbus RTU, sa ki pèmèt pou transmisyon done efikas ak siveyans aleka nan manifakti, jesyon enèji, ak aplikasyon pou kontwòl pwosesis.
CP1W-CIF01 a se senp yo enstale nan plas la tablo opsyon nan inite CPU konpatib, fè li pafè pou ranfòse kapasite kominikasyon san yo pa egzije anpil konfigirasyon. Koòdone nan RS-232C pèmèt pou transmisyon done ki estab sou distans kout, pandan y ap konstriksyon an rezistan reziste entèferans ak asire fyab alontèm nan anviwònman grav endistriyèl. Si ou bezwen konekte yon tactile pou kontwòl operatè oswa entegre yon Modbus RTU ki baze sou sistèm, modil sa a fè toujou.
Kòm yon pati nan Omron a rekonèt solisyon automatisation, CP1W-CIF01 a satisfè estanda entènasyonal tankou CE ak UL sètifikasyon, asire sekirite ak bon jan kalite pou aplikasyon pou mondyal. Enjenyè ki chwazi modil sa a ka amelyore fleksibilite sistèm, diminye D ', epi ogmante pwodiktivite nan operasyon otomatik. Omron CP1W-CIF01 a se yon solisyon ekselan pou sistèm endistriyèl aktyèl ki mande pou pri ki ba, koneksyon-wo koneksyon.
Espesifikasyon
|
Kalite kominikasyon |
RS-232C |
|---|---|
|
Koòdone |
9-PIN D-SUB Fi (DB9F) |
|
Distans transmisyon |
Maksimòm 15 mèt (konfòme ak RS-232C estanda) |
|
Modèl konpatib |
CP1E, CP1L, CP1H, CJ2M-CPU3X SERI PLCS |
|
Dimansyon |
37.3 mm (wotè) × 13.5 mm (pwofondè) × 35.9 mm (lajè) |
|
Konsomasyon pouvwa |
Apeprè 0.005 A (5 V DC) |
|
Nivo siyal |
RS-232C konfòme (apeprè ± 12 V) |
|
To baud |
Default 9600 bps |
Prekosyon
Pou asire fonksyone san danje ak serye nan Omron CP1W-CIF01 RS-232C adaptè a kominikasyon, konfòme yo ak direktiv sa yo. Premyèman, fèmen pouvwa a PLC a anvan enstale oswa retire CP1W-CIF01 a pou fè pou evite mal broch yo koòdone oswa sikwi entèn yo. Lè atache modil la, sèvi ak yon koneksyon kominikasyon kouvwi ak yon nwayo ferit diminye entèferans elektwomayetik, epi asire w ke kab la kòrèkteman chita. Double-tcheke devwa yo PIN pou fil elektrik koutim: PIN 2 yo itilize pou transmisyon done, PIN 3 pou resepsyon done, ak PIN 9 pou tè siyal. Sèvi ak manch izole sou koneksyon soude yo anpeche sikui kout.
Evite branche oswa deploge kab la pandan y ap PLC a vire sou, tankou sa a pouvwa rezilta nan egzeyat Electrostatic oswa domaj fizik nan CP1W-CIF01 la. Anvan ou kòmanse kominikasyon, asire ke switch plonje modil la matche ak anviwònman yo lojisyèl. Pou egzanp, si w ap itilize pwotokòl kominikasyon propriétaires, asire w ke DIP switch 4 ak 5 yo mete nan "Off" nan désactiver mòd zouti. Pou evite erè done, toujou senkroniz pousantaj la baud, égalité, epi yo sispann Bits ant CP1W-CIF0 la
Pou diminye entèferans bri, kenbe CP1W-CIF01 a lwen ekipman ki gen anpil pouvwa ak câbles motè. Si PLC a montre yon kòd erè (tankou 00d1/d2), tcheke modil la pou domaj fizik oswa koneksyon ki lach. Evite sijè CP1W-CIF01 a tanperati ki grav oswa vibrasyon, ki ta ka diminye pèfòmans sou tan. Pa swiv pwosedi sa yo, ou ka amelyore efikasite a ak lonjevite nan Omron CP1W-CIF01 a nan sistèm automatisation ou.
