Nan mond endistriyèl jodi a, automatisation se tout kote - soti nan liy asanble faktori nan plant tretman dlo. Nan kè a nan pi fò sistèm automatisation endistriyèl se kontwolè a lojik pwogramasyon (PLC), yon aparèy ki kontwole machin ak pwosesis pa voye ak resevwa siyal. Men, pou yon PLC travay ak reyèl - aparèy mond tankou detèktè, motè, ak tiyo, li bezwen yon asistan kle: simatik DP modil la elektwonik.
Anpil moun ki travay ak PLC Systems - si yo se nouvo teknisyen oswa enjenyè ki gen eksperyans - lite ak yon sèl gwo kesyon: ki simatik DP modil elektwonik mwen ta dwe chwazi? Avèk diferan kalite ki fèt pou travay diferan (tankou manyen "sou/sou" siyal vs mezi kontinyèl), davwa modil la sa ki mal ka mennen nan reta sistèm, aparèy kase, oswa gaspiye lajan.
Blog sa a se isit la yo rezoud pwoblèm sa a. Nou pral kòmanse pa eksplike ki sa Simatic DP modil elektwonik yo ak sa yo fè. Lè sa a, nou pral konpare kat kalite prensipal yo nan modil sa yo, kidonk, ou konnen ki youn adapte bezwen ou yo. Nou pral tou mache ou nan ki jan yo chwazi modil la dwa pou sistèm PLC ou a, ki jan yo enstale li kòrèkteman, ak ki jan yo kenbe li kouri byen. Nan fen a, ou pral gen tout konesans la ou bezwen chwazi yon simatik DP modil elektwonik ki fè sistèm PLC ou travay san pwoblèm ak fiable.

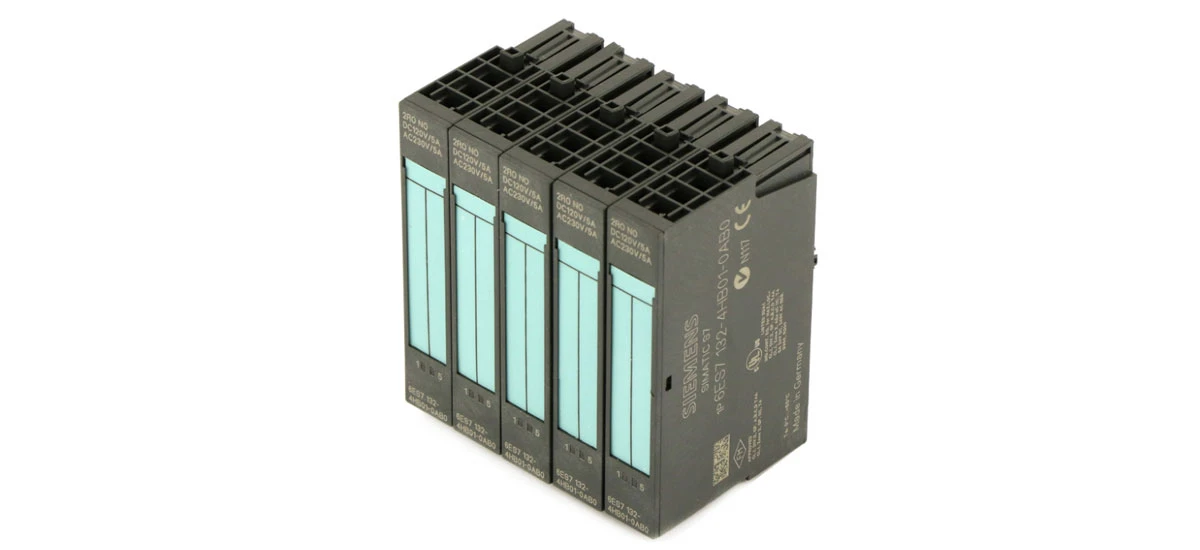

Ki sa ki simatik DP modil elektwonik?
Modil SIMATIC DP elektwonik yo se eleman esansyèl nan sistèm lojik kontwolè (PLC) sistèm, espesyalman nan anviwònman endistriyèl. DP kanpe pou "periferik desantralize," ki vle di modil sa yo konekte PLCs nan aparèy desantralize tankou detèktè, motè, ak switch. Yon modil SIMATIC DP elektwonik aji kòm yon pon: li pran siyal nan aparèy jaden, voye yo nan PLC a pou pwosesis, ak Lè sa a, pote kòmandman PLC a tounen nan aparèy yo. San yo pa yon serye modil SIMATIC DP elektwonik, yon sistèm PLC pa ka travay avèk efikasite - done ta ka pèdi, oswa aparèy pa ta ka reponn kòrèkteman.
Fonksyon kle nan modil simatik DP elektwonik
Chak modil simatik DP elektwonik gen twa travay prensipal:
- Konvèsyon siyal: Li vin siyal anvan tout koreksyon (tankou 24V DC soti nan yon Capteur) nan yon fòma PLC a ka konprann.
- Transmisyon done: Li voye done nan PLC a byen vit (souvan atravè Profibus DP, yon rezo komen endistriyèl).
- Pwoteksyon Aparèy: Li plak pwotèj ki konekte aparèy soti nan Spikes vòltaj oswa bri elektrik, ki ede anpeche domaj.
Fonksyon sa yo fè modil elektwonik DP Simatic yon pati kritik nan sistèm PLC yo itilize nan faktori, depo, ak plant pouvwa.
Kalite modil simatik DP elektwonik pou konpare
Se pa tout simatik DP modil elektwonik travay menm jan an. Yo ap fèt pou travay diferan, kidonk ou bezwen chwazi kalite a ki matche ak bezwen sistèm PLC ou a. Anba la a se kat kalite ki pi komen:
Simatic DP Digital D 'modil
Yon simatik DP Digital D 'modil manch "ON/OFF" siyal soti nan aparèy tankou pushbuttons, detèktè pwoksimite, oswa limite switch. Pou egzanp, simatik DP DI 8x24VDC modil la ka konekte jiska 8 aparèy opinyon dijital, tout lè l sèvi avèk 24V DC pouvwa. Modil sa a se gwo pou ti sistèm PLC mwayen - tankou sa yo ki nan liy asanble - paske li nan kontra enfòmèl ant ak travay ak pi estanda detèktè dijital. Si PLC ou a bezwen detekte eta ki senp (egzanp, "se pòt la fèmen?"), Yon simatik DP Digital D 'modil se bon chwa a. Li la tou youn nan pi abòdab Simatic DP opsyon yo modil elektwonik, fè li popilè pou travay debaz endistriyèl.
Simatic DP Digital Sòti Modil
Kontrèman ak modil opinyon, yon simatik DP modil pwodiksyon dijital voye "sou/sou" kòmandman soti nan PLC a aparèy ki aji sou siyal - tankou rle, limyè endikatè, oswa ti motè. Simatik DP DO 4x24VDC/2A modil la se yon modèl komen: li gen 4 pò pwodiksyon, sèvi ak 24V DC, epi yo ka bay jiska 2 anpli nan aktyèl pou chak pò. Sa a se ase nan aparèy pouvwa tankou CONVEYOR senti motè oswa buzzers alam. Lè w ap chwazi yon modil pwodiksyon DP Simatic DP, tcheke Rating aktyèl la: Si ou bezwen pouvwa pi gwo aparèy (tankou segondè - motè koupl), chwazi yon modil ak yon Rating AMP pi wo. Sa a ki kalite simatik DP modil elektwonik se kle pou sistèm PLC ki kontwole pwosesis fizik, tankou machin anbalaj.
Simatic DP Analog D 'modil
Yon simatik DP Analog D 'modil kontra avèk siyal kontinyèl (pa sèlman "sou/sou") soti nan aparèy ki mezire varyab tankou tanperati, presyon, oswa koule. Pou egzanp, yon Capteur tanperati ta ka voye yon 4 - 20mA siyal (kote 4mA=0 degre ak 20mA=100 degre). Simatik DP AI 4x13bit modil la ka travay sou 4 siyal analòg sa yo ak konvèti yo nan done PLC a ka itilize yo ajiste pwosesis. Modil sa a se ideyal pou sistèm PLC nan anviwònman kote presizyon ki tankou tankou plant pwosesis manje (kontwole tanperati fou) oswa enstalasyon tretman dlo (swiv koule dlo). Yon modil D 'analòg DP Simatic se pi konplèks pase yon yon sèl dijital, men li nesesè pou sistèm ki bezwen mezire ak reponn a chanje kondisyon yo.
Simatic DP modil pwodiksyon analòg
Yon modil pwodiksyon analog DP SIMATIC voye kòmandman kontinyèl soti nan PLC a aparèy ki bezwen kontwòl varyab - tankou tiyo kontwòl, contrôleur vitès pou motè, oswa gradateur pou limyè. Simatik DP AO 2x12bit modil la se yon chwa tipik: li gen 2 pò pwodiksyon epi li ka voye 0 - 10V oswa 4-20mA siyal. Pou egzanp, si yon PLC bezwen ajiste ouvèti a nan yon valv (kite plis oswa mwens koule likid), modil sa a pral voye yon siyal ki di valv la ki jan lwen yo louvri. Tankou modil opinyon analòg, modil SIMATIC DP pwodiksyon analòg yo te itilize nan presizyon ki konsantre sou sistèm PLC. Yo ap tou konpatib ak pi aparèy analòg endistriyèl, fè yo yon fleksib SIMATIC DP opsyon modil elektwonik.
Ki jan yo chwazi dwa Simatic DP modil la elektwonik pou sistèm PLC ou
Chwazi pi bon Simatic DP modil la elektwonik se pa difisil - jis swiv etap sa yo matche ak modil la nan bezwen sistèm PLC ou a:
Evalye bezwen sistèm PLC ou an
Premyèman, lis aparèy yo PLC ou pral konekte nan. Mande:
- Ou bezwenlisiyal (opinyon) oswavoyeSiyal (pwodiksyon)?
- Èske siyal yo dijital ("ON/OFF") oswa analòg (kontinyèl, tankou tanperati)?
- Konbyen aparèy ou bezwen konekte? (egzanp, 8 detèktè=yon modil opinyon dijital ak 8 pò)
Etap sa a ede ou etwat desann ki kalite modil simatik DP elektwonik ou bezwen. Pou egzanp, si ou gen 6 detèktè presyon (aparèy opinyon analòg), yon simatik DP analog modil opinyon ak omwen 6 pò se yon dwe. Sa a se tou ki jan ou reponn kesyon an: "Ki jan yo chwazi Simatic DP Modil elektwonik pou sistèm PLC?"
Tcheke konpatibilite ak PLC ou
Se pa tout simatik DP modil elektwonik travay ak tout PLC. Pifò modil DP SIMATIC yo fèt pou Siemens PLCs, tankou SIMATIC S7-300 oswa S7-400 seri a. Anvan ou achte, tcheke fich modil la pou konfime li konpatib ak modèl PLC ou. Pou egzanp, simatik DP DI 8x24VDC modil la travay ak S7-300 PLCs men li pa ka travay ak pi gran modèl Siemens. Inyore konpatibilite ka mennen nan modil la pa ap travay nan tout, ki gaspiye tan ak lajan. Se konsa, toujou verifye Simatic DP konpatibilite modil elektwonik ak PLC anvan yo fè yon acha.
Konsidere kondisyon anviwònman endistriyèl yo
Anviwònman endistriyèl yo ka piman bouk - panse tanperati ki wo, pousyè, oswa imidite. Diferan modil simatik DP elektwonik yo bati okipe kondisyon diferan. Pou egzanp:
- Modil ak yon Rating IP20 yo bon pou pwòp, zòn andedan kay la (tankou chanm kontwòl).
- Modil ak yon Rating IP65 ka okipe pousyè ak dlo, fè yo apwopriye pou faktori oswa itilize deyò.
Si sistèm PLC ou a nan yon faktori cho (kote tanperati rive 50 degre), chwazi yon modil SIMATIC DP elektwonik ki ka opere nan ki ranje (pi modil Siemens travay jiska 60 degre). Sa a asire modil la dire pi lontan epi yo pa echwe akòz estrès anviwònman an.
Enstale ak kenbe Simatic DP ou modil elektwonik
Yon fwa ou te chwazi dwa Simatic DP modil la elektwonik, enstalasyon apwopriye ak antretyen ap kenbe li ap travay byen.
Etap - pa - Etap enstalasyon nan modil simatik DP elektwonik
Enstale yon modil simatik DP elektwonik se senp si ou swiv etap sa yo:
- Fèmen pouvwa a PLC: Pa janm enstale yon modil pandan y ap PLC a se sou - Sa a ka domaje modil la oswa PLC.
- Aliman modil la: Glise modil la sou tren aliye PLC a (pi modil simatik itilize yon tren estanda).
- Tache modil la: Sèvi ak clip la bloke sou modil la tache li byen fèm nan tren an.
- Fil modil la: Konekte aparèy yo jaden (detèktè, motè) nan tèminal modil la. Swiv dyagram fil elektrik modil la - Pou egzanp, modil D 'dijital gen "siyal" ak "tè" tèminal.
- Teste modil la: Vire PLC a tounen sou epi sèvi ak lojisyèl PLC a (tankou Siemens Tia Portal) yo tcheke si modil la ap voye/resevwa done yo.
Si ou se nouvo nan sa a, gade nan SIMATIC DP Modil la Modil la manyèl itilizatè pou enstriksyon detaye. Enstale simatik DP modil elektwonik nan sistèm PLC kòrèkteman se kle pou evite fonksyone byen.
Konsèy pou kenbe simatik DP modil elektwonik
Pou kenbe modil simatik DP ou elektwonik nan bon fòm, swiv konsèy sa yo antretyen:
- Tcheke fil elektrik regilyèman: Fil ki lach ka lakòz pèt siyal. Chak 3 mwa, enspekte tèminal modil la a asire w ke fil yo sere.
- Netwaye modil la: Sèvi ak yon sèk, twal mou siye pousyè sou modil la. Evite dlo oswa netwayaj piman bouk - yo ka domaje elektwonik yo.
- Kontwole tanperati modil la: Si modil la santi l cho nan manyen an, li ka twò chaje. Tcheke si w ap itilize twòp aparèy ak modil la.
- Ranplase ansyen modil yo: Pifò modil DP SIMATIC dènye 5-10 ane. Si yon modil kòmanse li pap resevwa (egzanp, pa gen okenn transmisyon done), ranplase li ak yon nouvo.
Kenbe simatik DP modil elektwonik pou PLC asire sistèm PLC ou kouri fèt san pwoblèm epi diminye D '.
Kesyon komen sou simatik DP modil elektwonik
Q1: Èske mwen ka melanje diferan kalite simatik DP modil elektwonik nan yon sèl sistèm PLC?
Wi! Pifò sistèm PLC itilize yon melanj de opinyon ak pwodiksyon modil. Pou egzanp, yon machin anbalaj PLC ta ka gen yon sèl simatik DP Digital D 'modil (pou detèktè), yon sèl modil pwodiksyon dijital (pou motè), ak yon modil opinyon analòg (pou detèktè tanperati). Jis asire w ke tout modil yo konpatib ak PLC ou.
Q2: E si Simatic DP mwen modil elektwonik sispann travay?
Premyèman, tcheke pouvwa a ak fil elektrik - fil ki lach oswa yon pàn kouran elektrik yo se kòz komen. Si sa pa travay, sèvi ak lojisyèl PLC pou wè si modil la detekte. Si ou pa, modil la ka defo, epi ou pral bezwen ranplase li.
Q3: Èske yon modil simatik DP elektwonik pi bon pase lòt mak?
Modil SIMATIC DP yo konnen pou fyab ak konpatibilite ak Siemens PLCs (PLC yo ki pi komen nan endistri). Yo menm tou yo vini ak sipò kliyan bon soti nan Siemens, ki se itil si ou gen pwoblèm. Pou itilizatè Siemens PLC, yon modil simatik DP elektwonik se souvan pi bon chwa a.
Q4: Konbyen aparèy yon sèl ka Simatic DP manch modil elektwonik?
Sa depann de kalite modil la. Digital opinyon/pwodiksyon modil anjeneral okipe 4-16 aparèy, pandan y ap modil analòg okipe 2-8 aparèy. Tcheke fich modil la pou nimewo egzak la.
Q5: Èske mwen bezwen zouti espesyal pou enstale yon modil elektwonik DP SIMATIC?
NO - Ou jis bezwen yon tournevis pou sere fil ak yon lojisyèl PLC (tankou TIA Portal) pou teste modil la. Pifò modil vini ak tout pati yo ou bezwen pou enstalasyon.
Refleksyon final
Chwazi dwa Simatic DP modil la elektwonik se kle nan yon sistèm PLC k ap travay. Pa konprann diferan kalite modil yo (Digital D '/Sòti, Analòg Antre/Sòti), evalye bezwen PLC ou a, tcheke konpatibilite, epi swiv etap enstalasyon/antretyen apwopriye, ou ka chwazi yon modil ki travay pou konfigirasyon endistriyèl ou. Sonje byen, pi bon Simatic DP modil la elektwonik pou automatisation endistriyèl se youn nan ki matche ak aparèy ou, modèl PLC, ak anviwònman. Avèk modil la dwa, sistèm PLC ou pral kouri avèk efikasite ak fiable pou ane.
